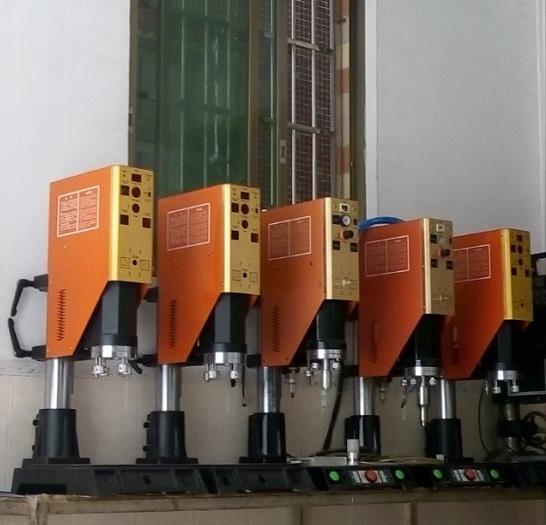

超聲波金屬焊接機有著獨特的焊接特點,可焊接不同材質、不同厚度的金屬片,焊點牢固可靠、節能、無污染，同時也是一種環保工藝技術。

超聲波發生器提供超聲頻率的振蕩電流，通過換能器將振蕩電流變換為彈性振動,振幅A—般僅為幾個微米，然后經變幅桿將振幅放大并耦合到上聲極及工件上去。當工件在靜壓力P及彈性振動能量的共同作用下，將彈性振動能量轉變成為工件間的摩擦功、形變能和熱能，就會在短時間內(0.1~Is)實現工件間的焊接。

金屬超聲波焊接根據焊接接頭型式有四種基本形式:點焊、縫焊、線焊和環焊。最常用的是點焊和縫焊。

點焊

按能量傳遞方式點焊可分為單側式和雙側式兩類。當超聲振動能量只通過上聲極導人時為單側式點焊;分別從上下聲極導人時為雙側式點焊。目前應用最廣泛的是單側導人式點焊。

縫焊

超聲波通過旋轉運動的圓盤狀聲極傳輸給工件，并形成一條具有密封件的連續焊縫。其振動系統按盤狀聲極的振動狀態，可分為縱向振動、彎曲振動和扭轉振動三種。其中，前兩種較為常用，其盤狀聲極的振動方向與焊接方向垂直。實際生產中以彎曲振動系統應用最廣，因?yàn)橛休^好的工藝及技術性能。在特殊情況下,可以用平板式下聲極。

超聲波金屬焊接機的優點

2.1.1金屬超聲波焊接機可進行點焊、連續焊，焊接速度快。在應用范圍方面,能進行不同種類金屬材料之間的焊接，即使物理性能相差懸殊，也能很好地焊接;可進行其他方法無法奏效的金屬箔片、細絲、微小的器件及厚薄懸殊、多層金屬片的焊接。

2.1.2超聲波焊接焊點強度高，且其穩定性好，具有高抗疲勞強度特征。

2.1.3與其他焊接相比，因其對焊接件產生的高溫是局部、短時的,焊接件總體溫度低,焊接過程無需水冷,被焊工件的變形很小,焊接完成后工件無須進行退火等處理。超聲波焊接自身包含著對焊接件表面氧化層的破碎清理作用,焊面清潔美觀,無需像其他焊接那樣進行焊后清理。

2.1.4金屬超聲波焊接不用焊條,焊接區不通電,不直接又弱波焊金屬加熱。焊接同一工件金屬超聲波焊接與電弧焊、氣焊相比,金屬超聲波焊接能耗要小得多。

2.1.5由于不需要添加焊劑,不污染被加工材料,不產生任何焊渣、污水、有害氣體等廢物污染,因而是一種節能環保的焊接方法。
