超聲波模具作為超聲波焊接機和物料的接觸界面，其主要功能是將由變幅器輸出的縱向機械振動均勻有效地傳遞到物料上，所用的材料通常是鋁合金甚至鈦合金。因?yàn)樗芰衔锪系脑O(shè)計變化多，外型千差萬別，工具頭也要隨之而變化。工作面的形狀要與物料配合良好，在振動時才不至于損傷塑料表明；同時其一階縱向振動固由頻率要與焊接機的輸出頻率協調，否則振動能量會被內耗掉。工具頭在振動時，局部會產生應力集中，如何優化這些局部結構也是設計時需要考慮的問題。

在焊接系統中，超聲波發生器是電路部分，包含功放電路，其頻率穩定性和驅動能力會影響到機器的性能。物料是熱塑性塑料，結合面的設計需要考慮如何快速產生熱能和對接良好。換能器、變幅器和工具頭都可看作機械結構，便于分析其振動的耦合。在塑料焊接中，機械振動是以縱波的形式傳遞的，如何有效傳遞能量和調整振幅是設計的要點。

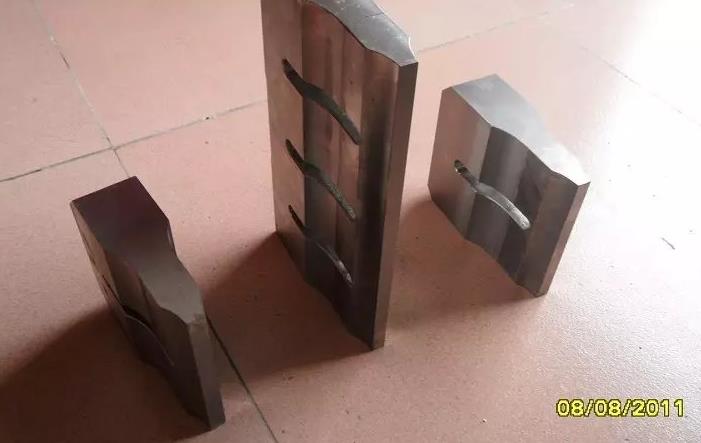

如前所述，超聲波模具的設計相當重要。設計超聲波模具首先是確定其大致的幾何外型和結構，并建立參數化模型，以便進行后繼分析。）是為常見焊接工裝的設計，在一個近似長方體的材料上沿振動方向豁開若干個U型槽。整體尺寸是X、Y、Z三個方向的長度，通常橫向尺寸X和Y與被焊接工件的大小相當。Z的長度等于超聲波的半波長，因?yàn)樵诮?jīng)典的振動理論里面，長條型物體的一階軸向頻率是由它的長度確定的，半波長度正好與聲波頻率匹配，這種設計一直被延用，有利與聲波的傳播。
